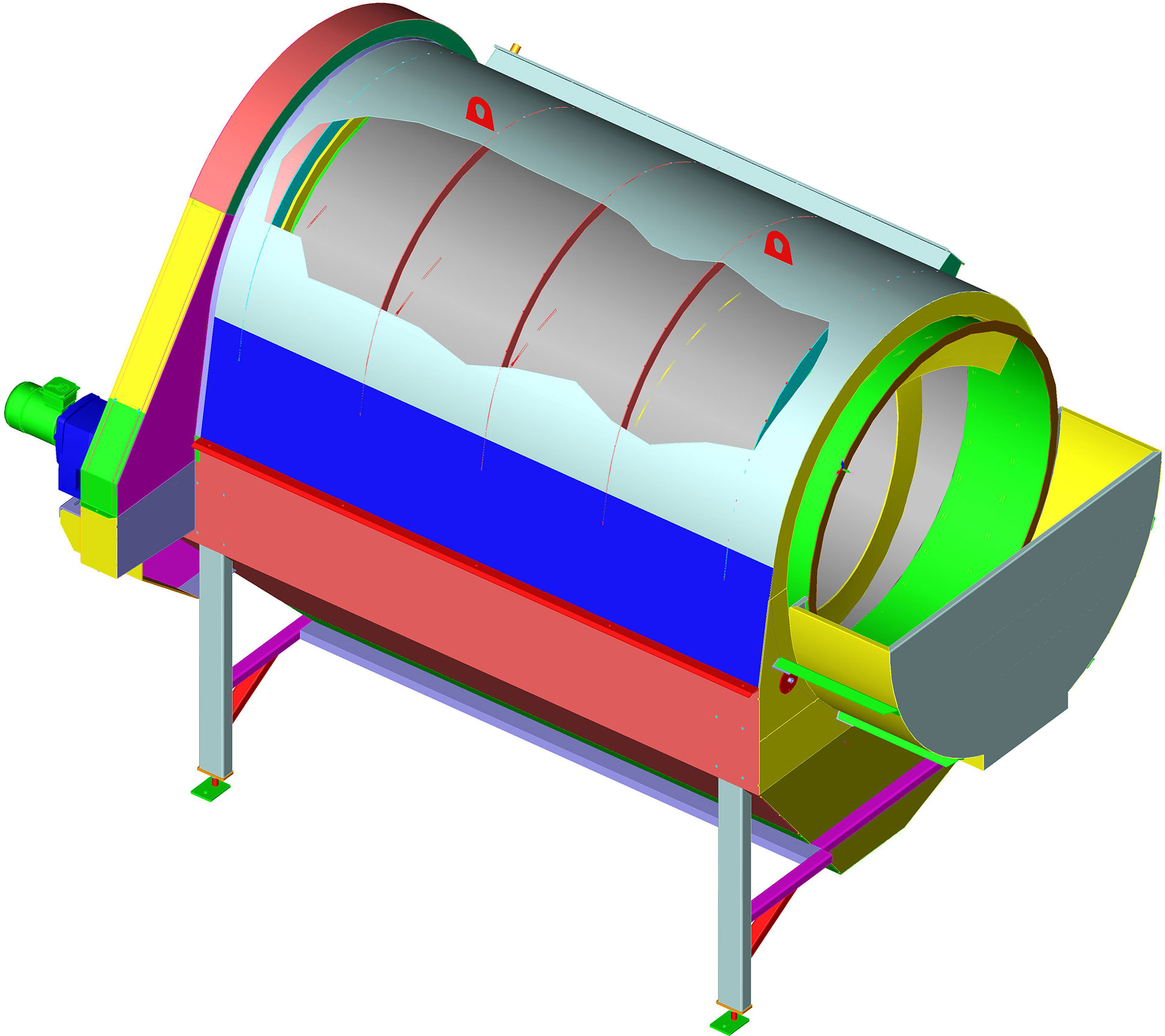

A dobszűrő nedves, darabos anyagok szűrésére alkalmas vízszintes elrendezésű gép. A berendezés minden eleme 1.4541 anyagból készül a szűrődob kivételével, melynek anyaga Hardox 450 kopásálló acél. A berendezés fő része a tartálytest mely egyben tartószerkezet is. A perforált szűrődobot egy motoros hajtómű kétsoros görgős lánccal forgatja. A dob belsejében egy csigalevél van, amely a hajtás oldalon bevezetett anyag 10 mm-nél nagyobb darabjait a dob nyitott végén lévő garatba szállítja. A megszűrt anyag a tartály aljába hullik, ahonnan szivattyú szállítja tovább. A dob belsejébe vezetett mosóvíz egyrészt oldja a szerves anyagokat, másrészt tisztítja a dob perforációit. A dob perforációját kívülről fúvóka sor tisztítja. A tartály aljába két csövön át víz van bevezetve, mely megakadályozza a szűrt anyag kiülepedését, és segíti a könnyebb szivattyúzást. A szerkezet felső részét burkolat fedi. A hajtólánc kétsoros 16B jelű saválló anyagú, hossza 6098.83 mm, egy darab egyenes patentszemmel.

Dobszűrő
